在第 3 章中，我们初次认识了虚拟 DOM 和渲染器，并写了一个迷你版的渲染器练了练手。从这里开始，就要认真、详细地讨论渲染器是怎么实现的了。

你会发现，渲染器其实是 Vue.js 中非常重要的一块。很多你平时用的功能——Transition 组件、Teleport 组件、Suspense 组件、template ref、自定义指令等等——全都依赖渲染器才能工作。

更重要的是，渲染器的实现直接决定框架的性能。Vue.js 3 的渲染器不仅有传统的 Diff 算法，还有独创的“快捷路径”更新方式，能充分利用编译器提供的信息，让更新速度快到飞起。

在正式开讲之前，先把本章会反复出现的两个词立住。

Diff 算法（diff algorithm）：

拿新旧两棵虚拟 DOM 树做对比，找出“哪里变了、哪里没变”的算法。名字来自英文 different（不同），起得非常直白。

打个比方：你要把一篇作文的第 3 段“高兴”改成“开心”，不可能把整篇推倒重写 —— 你只需要找出差异（第 3 段那个“高兴”），然后只改这一处。Diff 算法干的就是“找出差异”这一步，而怎么高效地找出差异，正是第 9、10、11 三章的主题。

编译器（compiler）：

在你代码还没运行之前，先把源码“翻译”一遍的程序。翻译的结果通常更贴近机器，执行起来更快。

打个比方：编译器就像图纸翻译员 —— 你画的是“这儿放个书架、那儿开个窗”（人话），翻译完变成工人能直接照着干的施工指令。运行时不用再猜你的意思，照着指令干就行。

本章提到的“快捷路径”就是靠这个翻译结果实现的：编译器提前把“哪些节点会变”写在图纸上，运行时就不用挨个房间检查了。

虽然渲染器代码量大、设计复杂，但核心思路其实并不复杂。下面我们就从“渲染器怎么和响应系统结合”开始，一步一步把它拆给你看。

7.1　渲染器与响应系统的结合

顾名思义，渲染器就是用来执行渲染任务的家伙。在浏览器里，它的工作是渲染真实的 DOM 元素（也就是你在网页上能看到的方块、文字、图片）。

但渲染器的作用不只是渲染 DOM。它还是 Vue.js 跨平台能力的关键——同一套渲染器，稍微改改就能渲染到别的地方去（比如 Canvas、小程序、甚至终端命令行）。

既然要设计一个“通用”的渲染器，就一定要把“哪些动作是可定制的”想清楚。

一个最最简单、但确实能跑的渲染器

我们暂时只关心浏览器平台。既然渲染器的工作是渲染真实 DOM，那么下面这个 3 行的小函数，其实就是一个“勉强合格”的渲染器：

function renderer(domString, container) {
  container.innerHTML = domString
}

我们逐行看：

function renderer(domString, container)：定义一个叫 renderer 的函数，它接收两个“原料”：domString（一段 HTML 字符串）和 container（一个真实的 DOM 元素，挂载点）。
container.innerHTML = domString：把那段 HTML 字符串直接塞进容器里。innerHTML 你可以理解为“这个盒子里面的内容”。

下面来用一下：

renderer('<h1>Hello</h1>', document.getElementById('app'))

调用 renderer('<h1>Hello</h1>', document.getElementById('app')) 之后，只要页面上确实有 id="app" 的元素，<h1>Hello</h1> 就会出现在那个元素里。

静态字符串太无聊了。我们来看看动态拼接的 HTML：

let count = 1
renderer(`<h1>${count}</h1>`, document.getElementById('app'))

用模板字符串（反引号）把 count 拼进去，最终渲染出来就是 <h1>1</h1>。

让渲染器“自动”工作

注意看上面代码里的变量 count。如果它是一个响应式数据（也就是第二篇讲过的、会“自动通知变化”的数据），会发生什么？让我们用第二篇的响应式 API 试一试：

const count = ref(1)

effect(() => {
  renderer(`<h1>${count.value}</h1>`, document.getElementById('app'))
})

count.value++

我们逐行看：

const count = ref(1)：用 ref 创建一个响应式数据，初始值是 1。ref 是 reference 的缩写，它把一个普通数字“包裹”成“会自己叫唤”的数据。
effect(() => { ... })：这里的 effect 是第二篇讲过的副作用函数 —— 一个会自动运行的函数，它会自动追踪里面用到的响应式数据。当那些数据变化时，它会自动重新执行。
renderer(`<h1>${count.value}</h1>`, ...)：在副作用函数里调用渲染器。每次副作用函数运行时，都会重新渲染一次。
count.value++：把响应式数据 count 加一。这一步会触发副作用函数重新执行，于是渲染器又跑一次，最终用户看到 <h1>2</h1>。

结论：响应系统负责“数据变了就叫人”，渲染器负责“把人叫来把页面画出来”。 这两者一结合，就实现了数据一变、页面自动更新的效果。

从这一章开始，我们会用 @vue/reactivity 包提供的响应式 API 来写代码。这个包在第二篇里已经讲过原理了。@vue/reactivity 提供了 IIFE 模块格式（IIFE = Immediately Invoked Function Expression，立即执行函数表达式，是一种“加载后立刻能用”的模块写法），所以可以直接通过 <script> 标签在浏览器里用：

<script src="https://unpkg.com/@vue/reactivity@3.0.5/dist/reactivity.global.js"></script>

它暴露的全局 API 名叫 VueReactivity，所以完整代码长这样：

const { effect, ref } = VueReactivity

function renderer(domString, container) {
  container.innerHTML = domString
}

const count = ref(1)

effect(() => {
  renderer(`<h1>${count.value}</h1>`, document.getElementById('app'))
})

count.value++

注意第一行 const { effect, ref } = VueReactivity：

解构赋值（destructuring）：从 VueReactivity 这个大对象里，把 effect 和 ref 这两个函数“拿出来”用。这就好比从一盒糖里只挑出你喜欢的那几颗。

可以看到，我们通过 VueReactivity 拿到了 effect 和 ref 这两个 API。

7.2　渲染器的基本概念

理解渲染器涉及的基本概念，能帮我们看懂后面的所有内容。这一节我们来过一遍术语，每个都配上大白话解释和代码例子。

渲染器（renderer）：

我们通常用英文 renderer 来表达“渲染器”。

⚠️ 千万别把它和 render 弄混。

词	词性	含义
`renderer`	名词	渲染器 —— 一个工具、一段代码
`render`	动词	渲染 —— 一个动作

渲染器的作用是把虚拟 DOM 渲染为特定平台上的真实元素。在浏览器里，它把虚拟 DOM 变成真实 DOM。

虚拟 DOM（Virtual DOM）：

用 JavaScript 对象来“描述”真实 DOM 的样子。它不是真的 DOM 元素，只是一个“用 JS 对象写的 DOM 草图”。

为什么需要虚拟 DOM？ 想象一下：你盖房子之前要先画图纸。图纸不是真实的房子，但它能告诉你“这个房间该有多大、门该往哪开”。虚拟 DOM 就是真实 DOM 的“图纸”。

虚拟 DOM 通常用英文 virtual DOM 来表达，有时会简写成 vdom。虚拟 DOM 和真实 DOM 结构一样，都是由一个个节点组成的树型结构。所以我们经常会听到“虚拟节点”这个词，即 virtual node，有时会简写成 vnode。

说法	英文全称	常见简写
虚拟 DOM	virtual DOM	`vdom`
虚拟节点	virtual node	`vnode`

虚拟 DOM 是树型结构，这棵树里的任何一个 vnode 都可以是一棵子树，所以 vnode 和 vdom 有时可以混着使用。为了避免困惑，本书统一使用 vnode 这个名字。

挂载（mount）：

渲染器把虚拟 DOM 节点渲染为真实 DOM 节点的过程。

比如 Vue.js 组件中的 mounted 钩子，就是在挂载完成时触发的。“mounted” 字面意思就是“已经被挂上了”，也就是真实 DOM 已经出现在页面上了。在 mounted 钩子里就可以访问真实 DOM 元素了。理解这些名词，有助于我们更好地理解框架的 API 设计。

渲染器把真实 DOM 挂到哪里呢？渲染器自己不知道该往哪里挂。所以通常需要给它传一个“挂载点”。

容器 / 挂载点（container）：

渲染器把内容塞进去的那个 DOM 元素。

生活中的比喻：它就像一个“相框”，渲染器把图画画好之后挂上去。

我们通常用英文 container 来表达容器。

上文分别阐述了渲染器、虚拟 DOM、挂载以及容器等概念。为了便于理解，下面来看一段最小可用的代码：

function createRenderer() {
  function render(vnode, container) {
    // ...
  }

  return render
}

我们逐行看：

function createRenderer()：定义一个叫 createRenderer 的工厂函数 —— 一个用来“生产”东西的函数。createRenderer 就是“生产渲染器的工厂”。
function render(vnode, container) { ... }：在工厂里面定义一个 render 函数。render 接收一个虚拟节点 vnode 和一个容器 container，然后把 vnode 渲染到 container 里。
return render：把 render 函数返回出去，这样外面就能拿到它去用了。

为什么用 `createRenderer` 而不是 `render`

你可能会问：为什么要有 createRenderer？直接定义一个 render 不行吗？

还真不行。因为渲染器是一个比“渲染”更宽泛的概念。渲染器不仅能“渲染”，还能激活已有的 DOM 元素（这个过程叫 hydrate，用在服务端渲染的场景）。所以用 createRenderer 来“打包”会更合理：

function createRenderer() {
  function render(vnode, container) {
    // ...
  }

  function hydrate(vnode, container) {
    // ...
  }

  return {
    render,
    hydrate
  }
}

可以看到，createRenderer 返回的对象里既有 render（渲染），也有 hydrate（激活）。hydrate 函数（hydrate 来自英文 hydrate，意思是“注水、激活”）会把服务端渲染好的“半成品”页面在客户端“激活”成可交互的页面。

实际上，在 Vue.js 3 中，连创建应用的 createApp 函数也是渲染器的一部分。createApp：用来创建一个 Vue 应用的入口函数。你在 Vue 项目里写的 createApp(App).mount('#app')，里面的 createApp 就是渲染器家族的一员。

有了渲染器，就可以用它来干活了：

const renderer = createRenderer()
// 首次渲染
renderer.render(vnode, document.querySelector('#app'))

我们来看：

const renderer = createRenderer()：调用工厂函数，得到一个渲染器实例。
renderer.render(vnode, document.querySelector('#app'))：调用渲染器的 render 方法。第一次调用时，只需创建新 DOM 元素就行，这个过程叫挂载（mount）。

挂载与更新（patch）

但事情没那么简单。多次在同一个 container 上调用 renderer.render 时，渲染器要做的事情就不只是“挂载”了，还要“更新”。

const renderer = createRenderer()
// 首次渲染
renderer.render(oldVNode, document.querySelector('#app'))
// 第二次渲染
renderer.render(newVNode, document.querySelector('#app'))

第一次渲染时已经把 oldVNode 渲染到 container 里了，所以再次调用渲染并传入 newVNode 时，就不能简单“挂载”了。

这种情况下，渲染器会拿 newVNode 和上一次渲染的 oldVNode 做对比，试图找出“哪些地方变了”，然后只更新变化的地方。这个过程叫作“打补丁”（或更新），英文通常用 patch 来表达。

打补丁（patch）：

拿新旧两个 vnode 对比之后，只在变化的地方做修改，而不是把已有的东西推倒重做。

生活中的比喻：缝补衣服上的洞 —— 旧的东西（oldVNode）已经在那儿了，新的东西（newVNode）来了，我们把两者对比一下，只在“有洞的地方”补一补，而不是把整件衣服扔了重做。

小细节：挂载动作本身也可以看成一种特殊的打补丁——它的特殊之处在于旧的 vnode 不存在。所以不用太较真“挂载”和“打补丁”这两个词的区别。

`render` 函数和 `patch` 函数

下面给出 render 函数的基本实现（暂时简化）：

function createRenderer() {
  function render(vnode, container) {
    if (vnode) {
      // 新 vnode 存在，将其与旧 vnode 一起传递给 patch 函数，进行打补丁
      patch(container._vnode, vnode, container)
    } else {
      if (container._vnode) {
        // 旧 vnode 存在，且新 vnode 不存在，说明是卸载（unmount）操作
        // 只需要将 container 内的 DOM 清空即可
        container.innerHTML = ''
      }
    }
    // 把 vnode 存储到 container._vnode 下，即后续渲染中的旧 vnode
    container._vnode = vnode
  }

  return {
    render
  }
}

我们逐行看：

function render(vnode, container)：定义渲染函数。vnode 是新的虚拟节点，container 是容器。
if (vnode) { ... } else { ... }：分支判断。如果传入了新 vnode，就走打补丁流程；如果没传（传了 null），就走卸载流程。
patch(container._vnode, vnode, container)：调用 patch 函数进行打补丁。第一个参数是“上一次的 vnode”（旧 vnode），第二个是“这次的 vnode”（新 vnode）。
container.innerHTML = ''：清空容器（暂时这样写，后面会改进）。
container._vnode = vnode：把当前的 vnode 存到容器的 _vnode 属性里，留作下一次渲染时的“旧 vnode”。这就像记账——记下“上次的结果”，下次用得上。

两个函数的分工可以这样记：

	`render`	`patch`
接收什么	`vnode`、`container`	`n1`（旧 vnode）、`n2`（新 vnode）、`container`
做什么	判断这次走打补丁还是走卸载，然后把 `vnode` 存到 `container._vnode`	拿 `n1` 和 `n2` 对比：`n1` 不存在就挂载，存在就打补丁
谁调谁	调用 `patch`	被 `render` 调用

三次渲染的执行流程

我们来连续调用三次渲染函数看看：

const renderer = createRenderer()

// 首次渲染
renderer.render(vnode1, document.querySelector('#app'))
// 第二次渲染
renderer.render(vnode2, document.querySelector('#app'))
// 第三次渲染
renderer.render(null, document.querySelector('#app'))

上面三次调用，按“分支”看分别落在哪一条：

如果按时序看：

第一次渲染：容器里啥也没有（container._vnode 是 undefined），所以渲染器会把 vnode1 渲染成真实 DOM。渲染完成后，vnode1 会被存到 container._vnode 里。

第二次渲染：旧 vnode（vnode1）已经存在了。这时渲染器会把 vnode2 作为新 vnode，把它们俩一起传给 patch 函数去打补丁。

第三次渲染：新 vnode 是 null，啥也不渲染。但容器里还有 vnode2 渲染出来的内容，所以渲染器要把容器清空。这里用 container.innerHTML = '' 清空容器。

⚠️ 这种写法有缺陷（后面会讲怎么改进），不过先凑合着用。

`patch` 函数的签名

注意上面的代码里，patch 函数是这样被调用的：

patch(container._vnode, vnode, container)

它的签名长这样：

function patch(n1, n2, container) {
  // ...
}

参数	是什么
`n1`	旧 `vnode`
`n2`	新 `vnode`
`container`	容器

首次渲染时，container._vnode 不存在（即 undefined），所以传给 patch 的第一个参数 n1 也是 undefined。这时 patch 会执行挂载动作——忽略 n1，直接把 n2 描述的内容渲染到容器里。

结论：patch 函数既能打补丁，也能挂载——它就是渲染器的“万能入口”。

7.3　自定义渲染器

渲染器不仅能把虚拟 DOM 渲染到浏览器里。如果我们把渲染器设计成“可配置的通用渲染器”，就能让它渲染到任意目标平台上。

这一节我们以浏览器为目标平台，写一个渲染器，然后看看哪些东西可以抽象出来，最后把这些浏览器特有的 API 抽离掉，就能让渲染器跨平台了。

渲染一个 `<h1>` 标签

我们从渲染一个普通的 <h1> 标签开始。可以用这样的 vnode 对象来描述一个 <h1>：

const vnode = {
  type: 'h1',
  children: 'hello'
}

我们来看这个对象：

type: 'h1'：用 type 属性描述 vnode 的类型。这里是字符串 'h1'，意思是“这是一个普通的 <h1> 标签”。
children: 'hello'：用 children 描述该节点的内容。这里是字符串 'hello'，意味着标签里塞的是一行文字。

对于这样的 vnode，可以用 render 函数渲染它：

const vnode = {
  type: 'h1',
  children: 'hello'
}
// 创建一个渲染器
const renderer = createRenderer()
// 调用 render 函数渲染该 vnode
renderer.render(vnode, document.querySelector('#app'))

补上 `patch` 函数

要把渲染工作搞定，还得写 patch 函数：

function createRenderer() {
  function patch(n1, n2, container) {
    // 在这里编写渲染逻辑
  }

  function render(vnode, container) {
    if (vnode) {
      patch(container._vnode, vnode, container)
    } else {
      if (container._vnode) {
        container.innerHTML = ''
      }
    }
    container._vnode = vnode
  }

  return {
    render
  }
}

如上所示，patch 函数也写在 createRenderer 函数内部。后面的讲解里，如果没有特别说明，写的函数都是定义在 createRenderer 函数里的。

它的具体实现是这样的：

function patch(n1, n2, container) {
  // 如果 n1 不存在，意味着挂载，则调用 mountElement 函数完成挂载
  if (!n1) {
    mountElement(n2, container)
  } else {
    // n1 存在，意味着打补丁，暂时省略
  }
}

我们逐行看：

function patch(n1, n2, container)：接收三个参数——旧 vnode、新 vnode、容器。
if (!n1)：判断旧 vnode 是否不存在。!n1 是“n1 为假”的意思（undefined、null、0、空字符串都算“假”）。
mountElement(n2, container)：如果旧 vnode 不存在，就调用 mountElement 完成挂载。
else { ... }：旧 vnode 存在就走打补丁分支，先留空。

mountElement 函数的实现是这样的：

function mountElement(vnode, container) {
  // 创建 DOM 元素
  const el = document.createElement(vnode.type)
  // 处理子节点，如果子节点是字符串，代表元素具有文本节点
  if (typeof vnode.children === 'string') {
    // 因此只需要设置元素的 textContent 属性即可
    el.textContent = vnode.children
  }
  // 将元素添加到容器中
  container.appendChild(el)
}

我们逐行看：

const el = document.createElement(vnode.type)：调用浏览器 API createElement，根据 vnode 的 type（如 'h1'）创建出一个真实的 DOM 元素。
if (typeof vnode.children === 'string')：判断子节点是不是字符串。
el.textContent = vnode.children：是字符串就直接设为元素的文本内容。textContent 是 DOM 元素的“内容文字”。
container.appendChild(el)：把创建好的元素塞到容器里。appendChild 把一个 DOM 元素“挂”到某个父元素下面，挂在最后面。

挂载一个普通标签元素就完成了。

但是这段代码有个大问题：我们的目标是写一个不依赖浏览器平台的通用渲染器。然而 mountElement 函数里调用了大量浏览器特有的 API：

document.createElement：浏览器才有 document 对象。
el.textContent：这是 DOM 元素的属性。
container.appendChild：这是 DOM 元素的 API。

想要设计通用渲染器，第一步就是把浏览器特有的 API 抽离。

把 DOM API 抽离成配置项

怎么做呢？把这些操作 DOM 的 API 作为配置项传给 createRenderer：

// 在创建 renderer 时传入配置项
const renderer = createRenderer({
  // 用于创建元素
  createElement(tag) {
    return document.createElement(tag)
  },
  // 用于设置元素的文本节点
  setElementText(el, text) {
    el.textContent = text
  },
  // 用于在给定的 parent 下添加指定元素
  insert(el, parent, anchor = null) {
    parent.insertBefore(el, anchor)
  }
})

可以看到，我们把“操作 DOM 的 API”封装成一个对象，作为参数传给 createRenderer。这样，mountElement 等函数就可以通过配置项来拿到这些 API 了：

function createRenderer(options) {

  // 通过 options 得到操作 DOM 的 API
  const {
    createElement,
    insert,
    setElementText
  } = options

  // 在这个作用域内定义的函数都可以访问那些 API
  function mountElement(vnode, container) {
    // ...
  }

  function patch(n1, n2, container) {
    // ...
  }

  function render(vnode, container) {
    // ...
  }

  return {
    render
  }
}

抽离前后的对应关系是这样的：

原来的浏览器 API	抽离后的配置项	配置项内部做的事
`document.createElement`	`createElement(tag)`	`document.createElement(tag)`
`el.textContent`	`setElementText(el, text)`	`el.textContent = text`
`container.appendChild`	`insert(el, parent, anchor = null)`	`parent.insertBefore(el, anchor)`

我们来看一下 createRenderer 函数：

function createRenderer(options)：接收一个 options 对象，里面装着“操作 DOM 的方法”。
const { createElement, insert, setElementText } = options：从 options 里解构出我们需要的三个函数。解构就是把对象里的属性拆出来变成独立的变量。
在 createRenderer 内部定义的函数（如 mountElement、patch、render）都可以访问 createElement、insert、setElementText，因为它们都在同一个作用域里。作用域（scope）就是“这一块代码能看到的变量范围”。

接着，我们用从配置项里拿到的 API 重新实现 mountElement：

function mountElement(vnode, container) {
  // 调用 createElement 函数创建元素
  const el = createElement(vnode.type)
  if (typeof vnode.children === 'string') {
    // 调用 setElementText 设置元素的文本节点
    setElementText(el, vnode.children)
  }
  // 调用 insert 函数将元素插入到容器内
  insert(el, container)
}

重构后的 mountElement 在功能上没有任何变化。不同的是，它不再直接依赖浏览器特有的 API 了。只要传入不同的配置项，就能完成非浏览器环境下的渲染工作。

一个打印日志的自定义渲染器

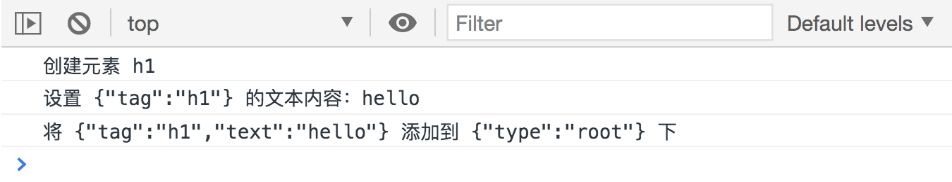

为了证明这点，我们可以实现一个只打印渲染流程、不真渲染的自定义渲染器：

const renderer = createRenderer({
  createElement(tag) {
    console.log(`创建元素 ${tag}`)
    return { tag }
  },
  setElementText(el, text) {
    console.log(`设置 ${JSON.stringify(el)} 的文本内容：${text}`)
    el.textContent = text
  },
  insert(el, parent, anchor = null) {
    console.log(`将 ${JSON.stringify(el)} 添加到 ${JSON.stringify(parent)} 下`)
    parent.children = el
  }
})

观察上面这段代码。在调用 createRenderer 创建 renderer 时，传入了不同的配置项：

createElement(tag)：不再调用浏览器的 document.createElement，而是直接返回一个普通对象 { tag }，并把它当作“创建出来的 DOM 元素”。
setElementText(el, text)：不调用浏览器 API，只是打印“正在设置文本”。
insert(el, parent)：也不调用浏览器 API，只是打印“正在插入元素”。

这样，我们就实现了一个自定义渲染器。可以这样测试它：

const vnode = {
  type: 'h1',
  children: 'hello'
}
// 使用一个对象模拟挂载点
const container = { type: 'root' }
renderer2.render(vnode, container)

因为这个自定义渲染器不依赖浏览器特有的 API，所以这段代码不仅能在浏览器里跑，还能在 Node.js 里跑。下面是它在浏览器控制台里的运行结果：

图 7-1　渲染器的运行结果

自定义渲染器不是“黑魔法”

现在你应该对自定义渲染器有了更直观的认识。它不是黑魔法，只是通过抽象的手段，把核心代码和平台特有的 API 解耦，再通过支持个性化配置来实现跨平台。

结论：这就是软件工程里常说的“依赖倒置”思想。 核心代码不直接依赖具体的实现，而是依赖抽象（这里的“抽象”就是 createElement 等函数的“约定”）。这样一来，浏览器、Node.js、小程序、Canvas、游戏引擎……谁来实现这些 API，渲染器就能在谁那里跑。

本章小结

渲染器（renderer）是 Vue.js 中负责“把虚拟 DOM 变成真实 DOM”的核心模块。
渲染器与响应系统结合后，就能实现“数据变→页面自动更新”的魔法。
虚拟 DOM（vnode）就是用普通 JS 对象描述的 DOM 草图；挂载（mount）是第一次渲染；打补丁（patch）是后续更新；容器（container）是挂载点。
patch 函数是渲染器的核心入口，它既能挂载也能打补丁。
通过把浏览器特有的 API 抽离成配置项，渲染器就能跨平台运行——这就是自定义渲染器的核心思想。
在 Vue.js 里，Transition、Teleport、Suspense、自定义指令等高级特性，全都建立在渲染器之上。

下一章预告：第 8 章我们要把渲染器的“挂载”和“更新”做得更完整——子节点怎么挂、属性怎么处理、事件怎么绑、卸载怎么搞，全都会讲到。
