Prometheus 技术秘笈（五）：storage模块 - 本地与远程存储的封装与适配
导语
storage模块是Prometheus Server对存储层的“统一封装”，不管是本地TSDB还是远程存储，上层模块（如scrape、query）均通过storage模块完成数据交互。本文拆解storage模块的核心能力：
- 数据写入的适配逻辑（本地/远程存储的统一写入）；
- 数据查询的路由与结果合并逻辑；
- 核心接口设计如何屏蔽底层存储的差异。
一、数据写入流程
storage模块接收scrape模块采集的原始时序数据，经过统一的校验、格式化后，分发给本地TSDB或远程存储（若配置）。整个写入流程的核心是Appendable和storage.Appender接口——前者是上层模块与storage模块的交互入口，后者定义了时序点写入的核心方法。
1. 写入的核心接口：Appendable & Appender
scrape模块的scrape.Manager、scrapePool等核心组件均包含Appendable类型字段，其唯一方法Appender()会返回storage.Appender实例，该接口是时序数据写入的核心抽象：
// Appender 定义时序数据写入的核心方法集
type Appender interface {
// 向底层存储写入单个时序点，返回时序引用ID和错误信息
Add(labels.Labels, t int64, v float64) (uint64, error)
// 基于已有时序引用ID快速写入时序点（避免重复解析Label）
AddFast(labels.Labels, ref uint64, t int64, v float64) error
// 提交批量写入的时序数据（持久化到存储）
Commit() error
// 放弃此次批量写入，回滚未提交的数据
Rollback() error
}storage.Appender接口的所有实现是写入流程的核心载体：

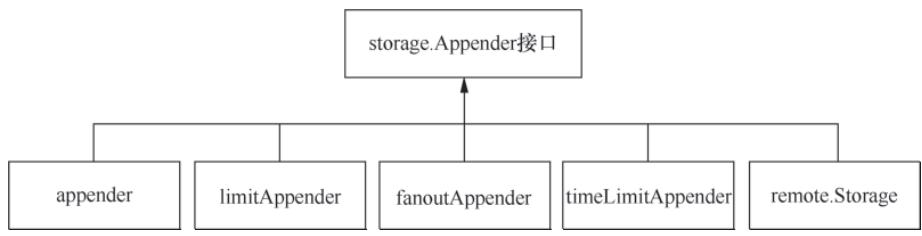

图 5-1：storage.Appender 接口的实现类
2. 本地存储写入：ReadyStorage + adapter 的适配逻辑
storage模块对本地TSDB的适配核心是ReadyStorage和adapter结构体，二者配合完成TSDB能力到storage接口的适配：
adapter：TSDB的适配层，将tsdb.DB（TSDB核心实例）的能力适配到storage模块的Storage接口（Storage内嵌Appendable和Queryable接口）；ReadyStorage：封装adapter实例，其Appender()方法最终返回适配后的appender实例，该实例会将storage.Appender的方法调用转发给tsdb.Appender，最终完成本地TSDB的写入。
本地写入调用链路：ReadyStorage.Appender() → adapter.Appender() → appender → tsdb.DB
3. 远程存储写入：remote.Storage 的队列化处理
对于配置了远程可写存储（如InfluxDB、TiKV、VictoriaMetrics）的场景，remote.Storage是核心抽象，其queues字段（[]*QueueManager）为每个远程存储维护独立的写入队列，实现异步、可靠的远程写入：
| 阶段 | 核心逻辑 |
|---|---|
| 初始化阶段 | ApplyConfig()遍历远程写配置，为每个配置创建HTTP客户端和QueueManager，启动队列后负责时序数据异步发送； |
| 写入阶段 | remote.Storage直接实现Appender接口，Add()方法遍历所有QueueManager，将时序点写入对应远程存储队列； |
| 特殊处理 | 远程存储的持久化由远端控制，因此Commit()/Rollback()均为空实现； |
核心代码（远程写配置处理）：
// ApplyConfig 应用远程写配置，创建/替换远程写入队列
func (s *Storage) ApplyConfig(conf *config.Config) error {
// 加锁保证配置更新的线程安全（省略锁操作）
newQueues := []*QueueManager{}
for i, rwConf := range conf.RemoteWriteConfigs {
// 根据远程写配置创建HTTP客户端
c, err := NewClient(i, &ClientConfig{
URL: rwConf.URLs,
Timeout: rwConf.RemoteTimeout,
HTTPClientConfig: rwConf.HTTPClientConfig,
})
if err != nil {
return fmt.Errorf("create remote write client %d: %v", i, err)
}
// 为每个远程存储配置创建QueueManager（负责队列管理和数据发送）
newQueues = append(newQueues, NewQueueManager(
s.logger,
rwConf.QueueConfig,
conf.GlobalConfig.ExternalLabels,
rwConf.WriteRelabelConfigs,
c,
s.flushDeadline,
))
}
// 优雅替换队列：停止旧队列 → 替换队列列表 → 启动新队列
for _, q := range s.queues {
q.Stop()
}
s.queues = newQueues
for _, q := range s.queues {
q.Start()
}
return nil
}4. 本地+远程的统一写入：fanout + fanoutAppender
为让上层模块无感知地同时写入本地和远程存储，storage模块提供fanout结构体作为“写入门面”，屏蔽多存储端的写入差异：
fanout核心字段：primary：本地存储（ReadyStorage实例）；secondaries：多个远程存储（[]remote.Storage实例）；
- 核心逻辑：
fanout.Appender()分别获取本地/远程的Appender，封装为fanoutAppender返回；fanoutAppender.Add()先写本地、再遍历写所有远程，实现“一次调用，多端写入”。
核心代码（fanoutAppender.Add 方法）：
// Add 写入时序点到本地+所有远程存储
func (f *fanoutAppender) Add(l labels.Labels, t int64, v float64) (uint64, error) {
// 1. 优先写入本地存储（保证数据本地可查）
ref, err := f.primary.Add(l, t, v)
if err != nil {
return 0, fmt.Errorf("write to primary storage: %v", err)
}
// 2. 遍历写入所有远程存储（异步队列，不阻塞本地写入）
for _, appender := range f.secondaries {
if _, err := appender.Add(l, t, v); err != nil {
s.logger.Warn("write to remote storage failed", "labels", l, "err", err)
// 远程写入失败不阻断流程，仅日志告警
}
}
return ref, nil
}5. 写入增强：装饰器模式的扩展
storage模块通过timeLimitAppender和limitAppender两个装饰器，在不修改核心Appender逻辑的前提下，增强写入校验和限流能力：
| 装饰器类型 | 核心能力 |
|---|---|
| timeLimitAppender | 校验时序点timestamp是否超出合法范围（如超出服务器时间阈值），避免无效时间数据写入； |
| limitAppender | 限制单次批量写入的时序点数量，防止存储层因突发大流量压垮； |
示例代码（timeLimitAppender）：
// timeLimitAppender 内嵌底层Appender，实现装饰器模式
type timeLimitAppender struct {
Appender // 内嵌底层Appender，复用核心写入逻辑
maxTime int64 // 允许写入的最大时间戳（通常为服务器当前时间+容差）
}
// Add 增强时间戳校验的写入方法
func (app *timeLimitAppender) Add(lset labels.Labels, t int64, v float64) (uint64, error) {
// 校验时间戳合法性，超出阈值则返回错误
if t > app.maxTime {
return 0, storage.ErrOutOfBounds
}
// 委托底层Appender完成实际写入
ref, err := app.Appender.Add(lset, t, v)
return ref, err
}二、数据查询流程
查询请求经storage模块路由后，优先从本地TSDB查询；若配置了远程查询，则补充远程存储的数据，最终合并为统一结果返回。查询流程的核心是Queryable和Querier接口——前者定义“获取查询器”的能力，后者是实际执行查询的载体。
1. 查询的核心接口：Queryable & Querier
Storage接口内嵌Queryable接口，其Querier()方法返回storage.Querier实例，该接口定义了时序数据查询的核心能力：
// Querier 定义时序数据查询的核心方法集
type Querier interface {
// 根据筛选条件（时间范围、Label匹配器）查询时序数据，返回时序集合
Select(*SelectParams, ...*labels.Matcher) (SeriesSet, error)
// 根据Label Name查询对应的Label Value集合（用于标签探索）
LabelValues(name string) ([]string, error)
// 关闭查询器，释放底层资源（如TSDB迭代器、网络连接）
Close() error
}Querier接口的常用实现覆盖本地/远程查询场景：

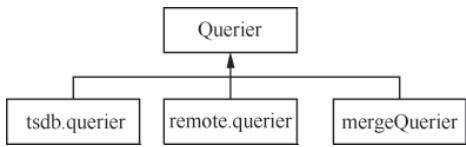

图 5-3：storage.Querier 接口的常用实现类
查询结果通过三层接口封装，保证格式统一：
| 接口类型 | 核心作用 |
|---|---|
| SeriesSet | 抽象一组时序集合，提供迭代能力（Next()/At()/Err()）； |
| Series | 表示单条时序，包含Label集合和迭代器（Iterator()）； |
| SeriesIterator | 迭代单条时序的所有数据点（Seek()定位时间点/At()获取当前点/Next()下一个点）； |
2. 本地存储查询：querier 的适配逻辑
本地查询的核心是querier结构体（tsdb.Querier的适配层），实现storage.Querier接口，完成storage层到TSDB层的查询适配：
- 适配逻辑：
ReadyStorage/adapter的Querier()方法返回querier实例；querier.Select()将storage层的labels.Matcher适配为TSDB可处理的类型，再调用tsdb.Querier.Select()查询本地数据； - 结果封装：查询结果被封装为
seriesSet（适配storage.SeriesSet），底层复用TSDB的时序迭代逻辑，保证性能。
本地查询核心链路：ReadyStorage.Querier() → adapter.Querier() → querier → tsdb.Querier → 本地TSDB数据
3. 远程存储查询：mergeQuerier 的结果合并
对于配置了远程可读存储的场景，remote.Storage的QuerierCtx()方法为每个远程存储创建Querier实例，并合并为mergeQuerier，实现多远程存储的查询结果聚合：
核心代码（远程查询器创建）：
// QuerierCtx 创建远程存储查询器并合并为mergeQuerier
func (s *Storage) QuerierCtx(ctx context.Context, mint, maxt int64) (storage.Querier, error) {
queryables := s.queryables // 获取所有配置的可读远程存储
queryers := make([]storage.Querier, 0, len(queryables))
for _, queryable := range queryables {
// 为每个远程存储创建独立的Querier
q, err := queryable.Querier(ctx, mint, maxt)
if err != nil {
return nil, fmt.Errorf("create remote querier: %v", err)
}
queryers = append(queryers, q)
}
// 合并所有远程查询器，返回统一的mergeQuerier
return storage.NewMergeQuerier(queryers), nil
}mergeQuerier的核心能力：
LabelValues()：从所有远程存储查询Label Value，合并后去重返回；Select()：从所有远程存储查询时序数据，结果封装为mergeSeriesSet返回。
4. 本地+远程的统一查询：mergeSeriesSet 的时序合并
fanout结构体在查询时会合并本地和远程的Querier结果，核心是mergeSeriesSet，解决“本地/远程返回重复时序、数据点缺失”的问题：
- 时序合并：
mergeSeriesSet迭代时，将Label完全相同的时序合并为mergeSeries； - 数据点合并：
mergeSeries的迭代器mergeIterator会合并相同时序点，补全本地/远程的缺失数据；

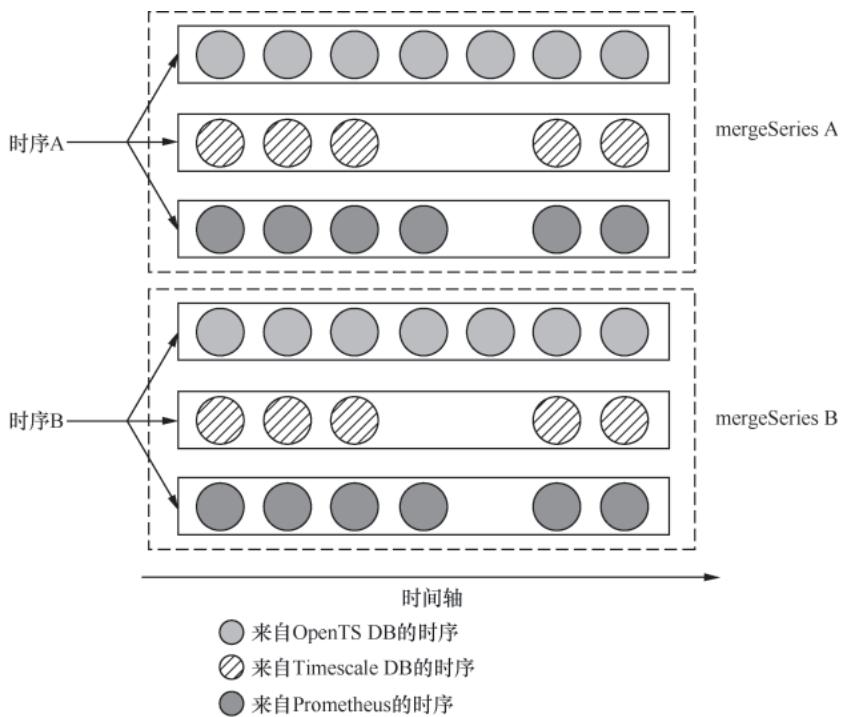

图 5-5：mergeSeriesSet 时序合并逻辑

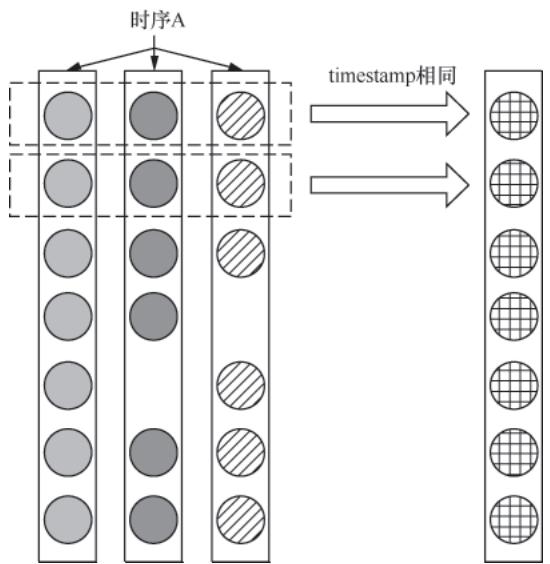

图 5-6：mergeIterator 数据点合并逻辑
小结
storage模块是Prometheus存储层的“中间适配层”，通过Storage、Appender、Querier三大核心接口实现本地TSDB与远程存储的解耦：
| 维度 | 核心设计 |
|---|---|
| 写入侧 | 基于fanoutAppender屏蔽本地/远程写入差异，通过装饰器（timeLimit/limit）增强写入校验、限流能力； |
| 查询侧 | 基于mergeQuerier和mergeSeriesSet合并本地/远程查询结果，返回统一格式的时序数据； |
| 扩展性 | 新存储后端只需实现Appender/Querier接口，即可无缝接入Prometheus，无需修改上层模块； |
下一篇将聚焦Prometheus的HTTP API层，讲解如何通过接口查询时序数据、管理Prometheus实例。
